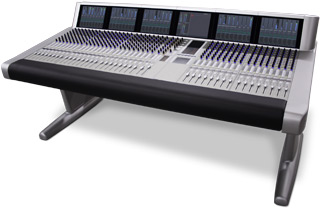

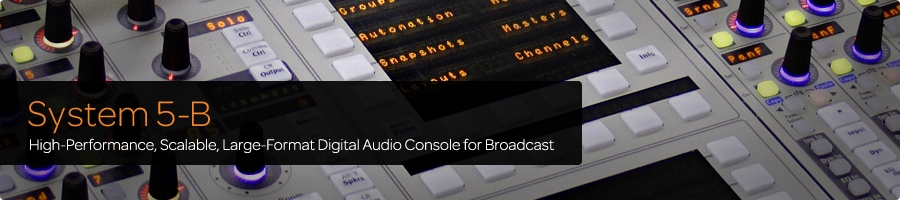

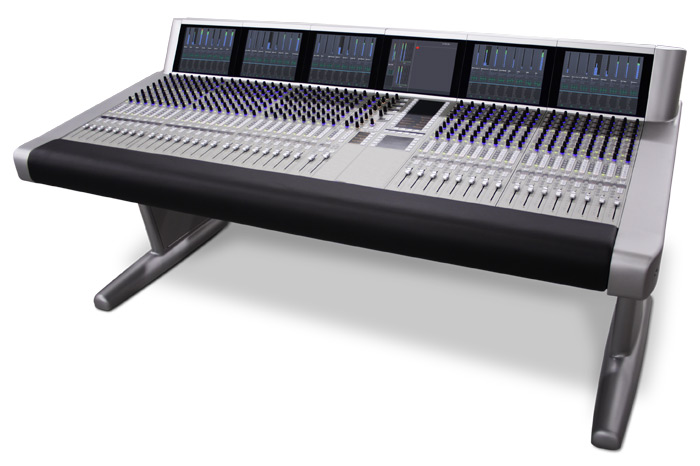

Konsoleta emisyjna Avid System 5B

Informacje ogólne

W miarę jak stacje TV wdrażają nowe standardy HD, widzowie zwiększają swoje wymagania, oczekując wyższej jakości i dźwięku surround. Także operatorzy audio w stacjach muszą radzić sobie z coraz bardziej skomplikowanymi projektami, szybko i sprawnie – poczynając od wiadomości, po sport i produkcje emitowane na żywo, w studio czy w wozie transmisyjnym, bez możliwości potknięcia. Dlatego właśnie nowoczesne stacje sięgają po System 5B, niezależny, wysokiej jakości, cyfrowy system miksowania audio, który reprezentuje szczytowe osiągnięcie w projektowaniu cyfrowych konsolet emisyjnych audio, radzących sobie w każdej sytuacji.
Korzystaj z mocy dostępnej na żądanie do miksowania największych programów TV i wydarzeń emitowanych na żywo, dzięki potężnemu procesorowi DSP, ergonomii będącej standardem w przemyśle muzycznym i elastycznymi, modułowymi opcjami wejścia/wyjścia. Zyskaj bogaty podgląd wizualny dzięki podświetlanym kolorowymi diodami LED pokrętłom, jak i wysokiej rozdzielczości wyświetlaczom TFT dla monitoringu poziomu sygnału, routingu, przetwarzania oraz innych. Natomiast dzięki 100% redundancji masz spokojny umysł przez cały czas trwania transmisji.

Cechy kluczowe

  • Pracuj nad największymi projektami dzięki procesorowi DSP SuperCore (rozszerzalny do ponad 450 kanałów)
  • Rozszerzaj i dostosowuj modułowe opcje wejść/wyjść by odpowiadały Twoim potrzebom
  • Każdy kanał zaopatrzony w kontrolę 48 wieloformatowych masterów (konfigurowalne jako stereo lub do 7.1 surround)
  • Zyskaj precyzyjną kontrolę nad miksem dzięki ośmiu, czułym na dotyk, pokrętłom i zmotoryzowanemu tłumikowi o długości 100mm w każdym kanale
  • Kontroluj swoje miksy dzięki opcji SnapShot Recall oraz GPI dla transmisji na żywo
  • Konfiguruj i przywołuj zapisane ustawienia konsoli dzięki layoutom
  • Funkcja Split ułatwiająca dostęp do wieloformatowych materiałów
  • Uruchom bezproblemowe źródła dzięki busowi N-1
  • Wysokiej rozdzielczości wyświetlacze TFT pozwalają na podgląd poziomu sygnału, routingu, panoramy czy parametrów EQ i dynamiki
  • Integracja z systemami Ross OverDrive i routerami
  • Miksowanie wielokanałowego audio do 7.1 surround
  • Kontrola nad największymi produkcjami dzięki 32 wyjściom i wejściom MADI (2,048 x 2,048 kanałów w 48 kHz)
  • Korzystaj ze 100% stabilności dzięki całkowicie redundantnemu procesorowi DSP, w tym kanałom, routerowi MADI i wejściom/wyjściom MADI









Cechy

  • Oferuje do 450 kanałów, każdy zaopatrzony w 4-pasmowy EQ, kontrolę dynamiki i dwa filtry
  • Każdy pasek kanału wyposażony w 8 czułych na dotyk pokręteł i zmotoryzowany tłumik o długości 100mm
  • Przy każdym tłumiku, stereofoniczne, wysokiej rozdzielczości mierniki LED
  • Dla każdego kanału dostępne wysokiej rozdzielczości wyświetlacze TFT, dla monitoringu poziomu sygnału (w panoramie do 7.1), EQ, dynamiki i routingu
  • Możliwość tworzenia do 96 busów miksowych, 48 busów grupowych i 24 busów wysyłki AUX oraz 72 zewnętrznych wyjść
  • Intuicyjny interfejs zapewnia łatwość obsługi
  • Dostosowywalny, modułowy I/O odpowiadający Twoim potrzebom
  • Wysokiej rozdzielczości wyświetlacze TFT zapewniają pełną wizualną kontrolę
  • Profesjonalnej jakości moduły wejścia/wyjścia i procesor DSP zapewniają najwyższej jakości dźwięk i wydajność
  • Bezpieczna, płynna komunikacja dzięki łączu Ethernet
  • Możliwość definiowania do 240 odwołań SnapShotRecalls dla przyspieszenia miksu
  • Definiowalne ustawienia  Layout  (48) dla wszystkich ustawień konsoli
  • Łatwa kontrola routingu poprzez cyfrowy router PatchNet
  • Miksy wielokanałowego dźwięku 7.1
  • Funkcja Split ułatwiająca dostęp do wieloformatowych materiałów
  • Integracja konsoli z Image Video Tally TSI-1000
  • Całkowita redundancja zapewnia bezpieczną pracę
  • Opcja – dodaj dynamiczną automatykę miksu oraz kontrolę sprzętową dla pracy z uprzednio nagranym materiałem
  • Opcja – kontroluj liczne stacje robocze (Pro Tools, Nuendo, Logic i inne) za pośrednictwem EUCON Hybrid

Intuicyjne, elastyczne miksowanie

Tak jak większość konsoli audio System 5B posiada paski kanałów oraz centralną sekcję master. Jednakże przez konsole nie przepływa sygnał audio, ponieważ elektronika przetwarzająca audio znajduje się gdzie indziej, zatem możesz zestawiać ze sobą moduły w dowolny sposób. Każdy moduł jest samowystarczalny z podwójnym, redundantnym zasilaniem oraz łączem Ethernet dla wygody komunikacji i kontroli. Dodatkowo możesz dopasować rozmiary konsol ido swoich potrzeb dzięki 8-tłumikowym modułom. Gdyby zdarzyła się awaria modułu tłumikowego, możesz szybko przełączyć się na inny by kontrolować dane źródła, bez jakiejkolwiek straty materiału audio.
Otrzymujesz także doskonały podgląd wizualny wszystkiego co robisz, jako że każdy pasek kanału wyposażony jest w kolorowe diody LED towarzyszące tłumikowi oraz wysokiej rozdzielczości, wieloformatowy wyświetlacz TFT podający informację na temat poziomu sygnału, źródeł, kanałów, wysyłek AUX, grup i redukcji gain. Moduł master oferuje wielkoformatowy miernik dla głównych busów i odsłuchu, podczas gdy sekcja submaster  dostarcza dodatkowo 8 programowalnych wyświetlaczy miernikowych, które można dowolnie skonfigurować i zapisać ustawienia.

Zasilany przez  DSP

System 5 jest zasilany przez DSP SuperCore, lekki i kompaktowy, będący głównym procesorem sygnału i routerem, który zapewnia więcej niż wystarczającą ilość mocy obliczeniowej, funkcjonalności i stabilności, by zaspokoić nawet najbardziej wymagające projekty emisyjne. Pozwala z łatwością pracować nad projektami audio o parametrach do 24-bit, 48 czy 96 kHz przy przetwarzaniu 40-bit, zmiennopozycyjnym – lub nawet na znacznie wyższych częstotliwościach próbkowania do 384 kHz. Drugi zapasowy DSP SuperCore z pełną redundancja zapewnia pracę ze spokojnym umysłem. SC263 Studio Computer pracuje na oprogramowaniu eMix, które pozwala na łatwe skonfigurowanie systemu, obsługę plików i przeprowadzanie diagnostyki. Zawiera także PatchNet, umożliwiający routing wejść i wyjść, przy czym będąc narzędziem cyfrowym pozwala zapisywać i przywoływać różne konfiguracje. System wyposażony jest także w dwa dyski pracujące w systemie RAID dla bezpiecznego przechowywania danych.

Usprawnienie routingu emisji
Konfiguruj szybko obsługę emitowanych programów dzięki łatwemu w użyciu cyfrowemu systemowi PatchNet. Jest to szybsza, łatwiejsza i bardziej elastyczna alternatywa dla swej wersji analogowej. Pozwala na zapisywanie ustawień dla każdego programu, które potem można szybko przywołać. Oferuje także podstawową konfigurację źródeł i destynacji, którą można wykorzystać zaczynając nowy projekt. Dla lepszej organizacji można nadać nazwy wszystkim źródłom i destylacjom MADI, a także każdemu źródłu audio w strumieniu MADI.

Zapasowy system zapewnia ciągłą pracę
Wszystkie sygnały audio są kierowane zarówno przez podstawowy jak i zapasowy system DSP SuperCore, dając Ci pełną redundancję wszystkich wejść/wyjść MADI, routera oraz przetwarzania DSP. Jeśli system diagnostyczny wykryje usterkę powiadomi operatora, który może wtedy przełączyć system na zapasowy. Podstawowy i zapasowy system funkcjonują jako spójny system DSP, przełączenie wszystkich wejść i wyjść odbywa się szybko i płynnie.

Dostosuj liczbę wejść/wyjść do swoich potrzeb

Dodając modułowe karty I/O do systemu możesz dostosować ilość wejść/wyjść by odpowiadała wymaganiom projektu. Do wyboru są liczne wielokanałowe cyfrowe, bądź analogowe konwertery, cyfrowe konwertery z możliwością konwersji częstotliwości próbkowania i zdalne wzmacniacze mikrofonowo/liniowe. Modułowa konstrukcja systemu pozwala na taką konfigurację sprzętu analogowego, bądź cyfrowego jaka jest aktualnie potrzebna.
Do wyboru jest wiele rodzajów modułowych kart konwerterów, mieszczących się w obudowie 3RU 19”, pasujących do specyfikacji DIN 41494 i wyposażonych w podwójne zasilanie. Karty mogą być wkładane w sloty zarówno z przodu jak i z tyłu obudowy, by dobrze wykorzystać przestrzeń. Należą do nich:

  • MADI Interface Module (koncentryczny lub światłowodowy)
  • MADI Interface Module (światłowodowy z redundancją)
  • 16 Ch HD De-Embedder
  • Moduł 8 Ch SDI De/Embedder
  • 8 Ch HD/SD SDI De/Embedder
  • Moduł 4 Ch AES/EBU wejście/wyjście
  • Moduł 8 Ch AES/EBU wejście
  • Moduł 8 Ch AES/EBU wyjście
  • Moduł 4 Ch linia analogowa wejście
  • Moduł 4 Ch linia analogowa wyjście
  • Moduł mikrofonowy  4 Ch wejście (szerokość 2-jednostek)
  • Moduł mikrofonowy wysokiej gęstości 4 Ch wejście (szerokość 1-jednostki)
  • Dolby D+ Enkoder
  • Dolby D/E Dekoder
  • Dolby E Enkoder
  • Moduł Zdalnej Kontroli Ethernet dla kontroli przedwzmacniacza mikrofonowego
  • Moduł Sync
  • Moduł Power

Przejmij kontrolę z EUCON

Opcja EUCON Hybrid dla System 5B zwiększa możliwości konsoli poza te oferowane przez DSP, pozwalając na włączanie ścieżek audio z licznych zewnętrznych DAW. Dzięki protokołowi EUCON otrzymujesz zintegrowaną, dotykową kontrolę nad aplikacjami, poprzez szybkie łącze Ethernet. System 5B umożliwia bezpośrednią kontrolę nad ścieżkami pochodzącymi z dowolnej stacji roboczej, która obsługuje protokół EUCON i jest aktywna w Twojej sieci. Możesz jednocześnie importować ścieżki na System 5B w dowolnym układzie z różnych stacji roboczych. Możesz następnie zapisywać te konfiguracje jako layouts. Opcja EUCON Hybrid pozwala Ci znacznie poszerzyć możliwości konsoli, dając kontrolę nad ścieżkami, które w przypadku standardowego odtwarzania nie byłyby dostępne.



Dodatki

Pro Tools HD oraz wszelkie aplikacje obsługujące protokół EUCON

Specyfikacja

Wymiary urządzenia:

  • długość: 182,8 cm
  • szerokość: 104,1 cm
  • wysokość w najwyższym punkcie: 100,3 cm
  • wysokość w najniższym punkcie: 74,9 cm

Support

Pro Tools HD oraz wszelkie aplikacje obsługujące protokół EUCON
